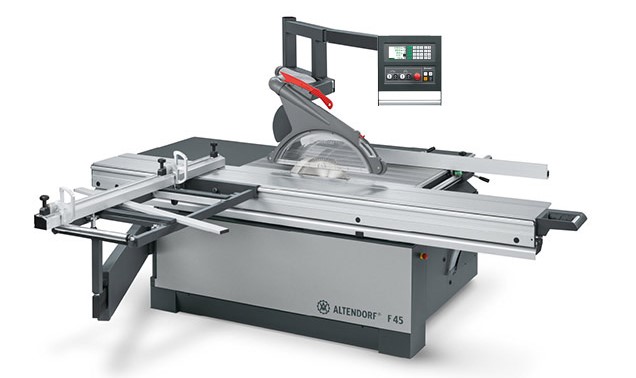

Форматный круглопильный станок Altendorf F 45 ProDrive

Призначення:

Технічні характеристики:

F 45 ProDrive

F 45 ProDrive – УПРАВЛЕНИЕ ПО ЧЕТЫРЕМ ОСЯМ И МНОГОЕ ДРУГОЕ! Поворотный пульт на уровне глаз устанавливает новые стандарты управления: эргономичный, удобный, безопасный и комфортный. Уже в этом варианте Вы можете управлять четырьмя электромеханическими осями. На цветном экране наглядно представлены необходимые функции и параметры управления. Зеленые кнопки справа от экрана служат для вызова функций «Регулировка высоты и наклона пильного диска» (наклон возможен в обе стороны на угол +/−46°), в зависимости от оснащения доступны также функции «Параллельный и угловой упор с числовым управлением», «Подрезатель» и «VARIO» (бесступенчатая регулировка скорости, 2–6 тыс. об/мин). Белые кнопки предназначены для ввода данных. Блок управления позволяет управлять функциями только в том объеме, который доступен для аппаратного обеспечения, поэтому необходимо выбрать для комплектации Вашего станка опции, которые необходимы именно Вам.

Станок в стандартной комплектации, наклоняемый пильный диск, ручная коррекция размеров

Option details

• Электромеханическая регулировка высоты и наклона основного пильного полотна в обе стороны (на угол +/- 46°)* с автоматической коррекцией высоты пропила и цифровой индикацией
• Электромеханическая регулировка параллельного упора*
• Электромеханическая регулировка углового упора с одним откидным ограничителем.
• Автоматическая коррекция размеров на параллельном упоре и на угловом упоре при наклоне пильного агрегата
• Цифровая индикация числа оборотов либо бесступенчатая регулировка скорости (VARIO)*
• Электромеханическая регулировка подрезного агрегата, две или три оси*
• Бесступенчатая точная настройка осей кнопками „+/–“*
• Управление вакуумным фиксатором в двухроликовой каретке*
• Простая калибровка осей
• Диагностика состояния станка
• Счетчик часов работы
• USB-интерфейс
• Вызов последних введенных данных (функция возврата)
• 99 сохраняемых программ резки

* опция

КАК ЭТО РАБОТАЕТ.

Ваш новый Altendorf.

Прощай компромисс: отныне только вы можете решить, какие функции будут у вашего нового F45. С каким блоком управления вы будете работать полностью зависит от вас, так как это выбор трудосберегающих функций. Каждый блок управления позволяет управлять четырьмя осями, а так же наклонять пильный блок в обе стороны. И вы можете выбрать только те параметры, которые вам необходимы, независимо от системы управления, которую выбрали. Новый F45 является первым и единственным форматным станком, который предлагает вам такие варианты. Данная конфигурация делает работу оператора намного проще, т.к. поворотный пульт управления на уровне глаз максимально информативен в любого рабочем положении – даже с правой стороны от пильного диска. Скомплектуйте свой новый станок F45 в соответствии с Вашими требованиями: настало время прощаться с компромиссом.

Базовая модель

Моторизированный подъем/падение и регулировки наклона Электромеханическая регулировка высоты и наклона на угол 0 – 46° для основного пильного диска с автоматической коррекцией высоты распила при наклоне пильного агрегата

Блок управления на уровне глаз Поворотный пульт управления на уровне глаз

Двухроликовая каретка Двухроликовая каретка, длина каретки 3000 мм

Параллельный упор Параллельный упор с ручной установкой размеров по шкале, включая механизм тонкой настройки. Ширина реза 1000 мм

Угловой упор Угловой упор с фиксированным положением 90°. Установка размеров в ручную по шкале до 3200 мм

Характеристики пилы Максимальный диаметр пильного диска 450 мм. Максимальная высота пильного диска 150 мм

Характеристики двигателя Мощность основного двигателя 4 кВт (5,5 л.с.), частота вращения – 4000 об/мин

Система крепления инструмента Система крепления инструмента AKE для основного пильного диска

Конфигуратор опций

Ваш новый Altendorf:

Altendorf всегда предлагает широкий выбор дополнительных опций, чтобы Вы могли собрать свой собственный форматный станок Altendorf. Любая комплектация станка Altendorf работает с каждой из трех систем управления. Наши клиенты получают существенное преимущество с богатым выбором дополнительных опций, в первую очередь из-за огромной универсальности. Каждая опция реализована благодаря накопленную опыту и мудрости других пользователей Altendorf во всем мире.

НАКЛОН В ДВЕ СТОРОНЫ: ВСЕГДА УДОБНО

		Наклон пильного аппарата в две стороны на угол +/- 46°: Еще больше гибкости при раскрое дает станок с возможностью наклона пильного аппарата в две стороны на угол +/− 46°. Это экономит время и не требует перенастройки вытяжного колпака: на станке F 45 колпак просто смещается вместе с агрегатом, и наклон на 90° выполняется всего за 12 секунд! Один из важнейших вариантов применения двустороннего поворота – пропил внутренних косых срезов на профилях, которые легко и надежно выполняются при помощи углового упора. Так же легко выпиливаются простые уголки кромки и наклонные срезы. Кроме того, одним из важных преимуществ нового пильного агрегата Altendorf являются невероятно массивные поворотные сегменты, выполненные по принципу «паз-гребень». Они позволяют легко наклонять агрегат с абсолютной угловой точностью, которую Вы по праву ожидаете от станка. В стандартном варианте такой агрегат комплектуется двигателем мощностью 5 кВт (6,8 л.с.) с бесступенчатой регулировкой скорости (VARIO, 2-5 тыс. об/мин). Как опция допускается также двигатель мощностью 6,5 кВт (8,8 л.с.). Применяемые синхронные серводвигатели имеют увеличенный на 15% КПД и резерв мощности, увеличенный до 120%. Следовательно, максимальная мощность для двигателя на 5 кВт равна 11 кВт, а для двигателя на 6,5 кВт, соответственно, 15 кВт.
	M18500	с двигателем на 5 кВт (6,8 л.с.) с VARIO
	M51059	Наценка за двигатель на 6,5 кВт (8,8 л.с.) с VARIO

ПРИВОДЫ: РЕЖУЩАЯ СИЛА С РЕЗЕРВОМ МОЩНОСТИ

		Приводы для наклона в одну сторону с ручной регулировкой скорости: Данные двигатели изготавливаются специально по параметрам компании Altendorf и оптимизированы для применения на форматных круглопильных станках. Крутящий момент этих двигателей увеличен до 20% по сравнению с обычными электродвигателями и подобной мощностью. Агрегаты с тремя скоростями – 3/4/5 тыс. об/мин, скорости переключаются вручную
		4 кВт (5,5 л.с.), одна скорость стандартная комплектация
	M51100	5,5 кВт (7,5 л.с.) с тремя скоростями
	M51101	7,5 кВт (10 л.с.) с тремя скоростями
	M51102	11 кВт (15 л.с.) с тремя скоростями

M64080

Увеличенная высота пропила, наклон в одну сторону: Данная опция актуальна для поворота в одну сторону с большим вытяжным колпаком для максимального диаметра пильного диска 550 мм и подъемом пильного полотна макс. 204 мм. В комбинации с подрезным агрегатом, максимальный диаметр пильного диска составляет 500 мм. Работает только с приводами мощностью не менее 5,5 кВт (7,5 л.с.).

		VARIO привод для наклона в одну сторону: В данном приводе реализована бесступенчатая установка скорости от 2 до 6 тыс. об/мин. Благодаря точной настройке скорости в зависимости материала повышается качества распила, а также срок службы пильных дисков – что также снижает расходы.
	M51103	5,5 кВт (7,5 л.с.)
	M51104	7,5 кВт (10 л.с.)
		Специальные варианты напряжения по запросу.

ПОДРЕЗАТЕЛИ: НАДЕЖНОСТЬ БЕЗ СКОЛОВ

		2-осевой подрезной агрегат с электронной регулировкой высоты и бокового перемещения. Высота подрезного диска программируется с быстрым опусканием и быстрым подъемом. Двигатель мощностью 0,75 кВт (1 л.с.), частота вращения - 8 200 об/мин. Возможна установка только на станки с подготовкой для подрезного агрегата.
	M24030	наклон в одну сторону
	M24034	наклон в обе стороны
	M24038	Подготовка последующей установки подрезного агрегата

		3-осевой подрезной агрегат (RAPIDO Plus) с регулировкой высоты, бокового перемещения и ширины пропила, включая пильный диск. С помощью электрического привода, высота подрезного диска программируется с быстрым опусканием и быстрым подъемом, индикация ширины пильного диска, привод мощностью 0,75 кВт (1 л.с.), частота вращения - 8 200 об/мин. Возможна установка только на станки с подготовкой для подрезного агрегата.
	M24032	наклон в одну сторону
	M24036	наклон в две стороны
	M24038	Подготовка последующей установки подрезного агрегата

		RAPIDO подрезная система. При раскрое облицованных плит подрезная пила позволяет избежать сколов с нижней стороны. В RAPIDO реализована удобная система регулировки ширины пропила, этот процесс занимает максимум 3 минуты. По сравнению с обычными подрезными системами данная система позволяет сэкономить до 30 минут на настройку, т.к. теперь нет необходимости выполнять трудоемкий монтаж состоящих из двух частей подрезных дисков с распорными шайбами. Система RAPIDO позволяет точно отрегулировать ширину пропила подрезного полотна в зависимости от ширины пропила основной пилы путём бесступенчатой регулировки без демонтажа. Диапазон настройки: 2,8 – 3,8 мм.
	M24031	наклон в одну сторону, Ø = 120 мм
	M24035	наклон в две стороны, Ø = 180 мм

M24037

Светодиодное освещение: Опасная зона работы подрезного полотна может иметь индикацию хорошо видимыми, но при этом энергоэффективными светодиодами.

ЗНАМЕНИТЫЙ ЛЕГКИЙ ХОД, ТОЧНОСТЬЮ И НАДЕЖНОСТЬЮ

		Двухроликовая каретка: Каретки на станках Altendorf известны своей точностью и лёгким ходом. Большие сдвоенные ролики, надёжно удерживающие подвижную часть каретки на круглых направляющих, что обеспечивает верхней и нижней частям каретки абсолютно ровное, без перекосов, перемещение. Прилагая минимум усилий, оператор перемещает каретку по направляющим, как по рельсам. Легкость хода сохраняется в течение всего срока службы каретки, и не меняется при многолетних нагрузках.
	M34201	Длина каретки 2250 мм
		Длина каретки 3000 мм
	M34204	Длина каретки 3200 мм
	M34205	Длина каретки 3400 мм
	M34206	Длина каретки 3800 мм, с опорной стойкой
	M34207	Длина каретки 4300 мм, с опорной стойкой
	M34208	Длина каретки 5000 мм, с опорной стойкой
	M37003	Кнопки ВКЛ/ВЫКЛ на каретке (не работает с TIP-SERVO-DRIVE)
		Удлинение стола 840 мм (Стандартная комплектация)
	M41011	Удлинение стола 1200 мм
	M41012	Удлинение стола 1600 мм, с опорной стойкой
	M41013	Удлинение стола 2000 мм, с опорной стойкой

		TIP-SERVO-DRIVE: Электромеханический сервопривод для двухроликовой каретки разгружает оператора, в особенности спину, поскольку даже самые тяжелые заготовки в процессе пиления легко двигаются на каретке вперед и назад. Электронная сенсорная ручка реагирует на малейшее давление руки. Результат: во время процесса работы оператор может стоять прямо и без напряжения выполнять пиление твердых и вязких материалов. Сервопривод TIP-SERVO-DRIVE не устанавливается на станок с опцией «Кнопки включения/выключения» или вакуумного зажима в двухроликовой каретке*.
	M35201	Длина каретки 2250 мм
	M35203	Длина каретки 3000 мм
	M35204	Длина каретки 3200 мм
	M35205	Длина каретки 3400 мм
	M35206	Длина каретки 3800 мм
	M35207	Длина каретки 4300 мм
	M35208	Длина каретки 5000 мм

M64095

Вакуумный фиксатор в двухроликовой каретке: Вакуумный фиксатор Altendorf – принцип надежной фиксации заготовки. Altendorf первый в мире применил в круглопильных форматно-раскроечных станках вакуумные технологии для фиксации заготовки на подвижной каретке. Центральный элемент системы – это мощный вакуумный насос, создающий вакуум в аспираторной паре, встроенной в двухроликовую каретку. Одним нажатием кнопки можно управлять отдельными участками фиксации, которые установлены по длине каретки. Управление отдельными участками, позволяет оптимально отрегулировать зону фиксации в зависимости от размера заготовки. Заготовки из массива древесины, ЛДСП, пластика и цветных металлов надежно фиксируются на каретке, что особенно важно при сложных резах, как, например, при выполнении углов, длинных скосов и крайних размеров. Чтобы высвободить заготовку, достаточно один раз нажать кнопку. Пять пар индивидуально управляемых фиксаторов, подойдут для работы с любой длины каретки. По запросу поставляются дополнительные пары фиксаторов. Не работает с сервоприводом TIP-SERVO-Drive!

		Пневматическая прижимная балка: Идеально подходит для надежного прижима заготовок толщиной до 80 мм и отлично подходит для длинных и тонких материалов, например - фанеры. Имеет два участка прижима, управляемые индивидуально. Требуется подключение сжатого воздуха 6 бар (обеспечивает заказчик).
	M64070	для каретки длиной 2250 мм, длина зажима 1975 мм
	M64071	для каретки длиной 3000 мм, длина зажима 2725 мм
	M64072	для каретки длиной 3200 мм, длина зажима 2925 мм
	M64073	для каретки длиной 3400 мм, длина зажима 3125 мм
	M64074	для каретки длиной 3800 мм, длина зажима 3525 мм

ПОПЕРЕЧНЫЕ УПОРЫ С ФИКСИРОВАННЫМ ПОЛОЖЕНИЕМ 90°

		Поперечные упоры с фиксированным положением 90°: Поперечный упор с фиксированным положением 90° – ежедневный помощник при выполнении высокоточных пропилов на заготовках разной длины и формата. Упор двигается легко и не требует подъема. В стандартной комплектации длина раскроя составляет до 3 200 мм и установка заданного размера при помощи измерительной шкалы.
	M44400	Длина раскроя до 2 500 мм
		Длина раскроя до 3 200 мм  (Стандартная комплектация)

		Поперечный упор с DIGIT L: Настройка размера по длине с точностью до 0,1 мм. На экране индикация размеров всех откидных ограничителей. Калибровка всех размеров производится одной операцией на едином центральном измерительно-индикаторном блоке. В системе установлены мощные аккумуляторы с зарядным устройством.
	M44401	Длина раскроя до 2 500 мм
	M44403	Длина раскроя до 3 200 мм

M64056

Дополнительные поперечные салазки с напольным опорным роликом: Эта дополнительная оснастка прекрасно подходит для форматирования тяжелых заготовок массой до 250 кг и с большой площадью. Рекомендуемый напольный рельс: Плоская сталь, 10 х 60 мм (длина = 2 длины каретки + 500 мм). Напольный рельс выполняется заказчиком.

M64085

Удлинение поперечных салазок: Данная опция облегчает распил длинных/широких заготовок, увеличивая опорную поверхность ручного поперечного упора.

ПОПЕРЕЧНЫЕ ПОВОРОТНЫЕ УПОРЫ: ПРОСТО И ТОЧНО

M44404

Поперечный поворотный упор: Этот упор со встроенной корректировкой длины раскроя, запатентованный компанией Altendorf, облегчает выполнение точных резов с получением прямоугольных и косоугольных заготовок за одну операцию. Независимо от того, в каком положении находится упор, в ближнем или дальнем от оператора, его можно бесступенчато установить под любым углом в диапазоне от 0 до 49°, контролируя угол по шкале. Жесткие откидные ограничители поперечного упора не имеют зазора. Легко перемещаются и фиксируются в заданной позиции по всей длине поперечного упора, макс. до 3500 мм. Для деталей размером более 1700 мм предусмотрен телескопический внешний ограничитель на роликовой опоре. При выполнении угловых резов, благодаря встроенной шкале для корректировки длины, поперечный поворотный упор можно установить быстро и без повторной фиксации, точно в заданный размер, без использования дополнительных линеек или рулеток для корректировки длины. Достаточно установить упор на выбранный угловой размер по шкале и далее, установить откидной ограничитель на нужную длину.

		Поперечный поворотный упор с DIGIT L и DIGIT LD: Настройка размера по длине с точностью до 0,1 мм. На экране отображаются размеры всех откидных ограничителей. Калибровка всех размеров производится одной операцией на едином центральном измерительно-индикаторном блоке. В системе установлены мощные аккумуляторы. В комплекте поставляется зарядное устройство. На экране DIGIT LD в цифровом виде отображается значение углов: возможна настройка с точностью до +/- 1/100°. Истинное положение откидного ограничителя на Digit-LD, при повороте поперечного упора рассчитывается автоматически, что значительно экономит время и повышает точность. Включает встроенную корректировку длины, два откидных ограничителя и точную настройку.
	M44406	с DIGIT L
	M44408	с DIGIT LD

M64085

Удлинение поперечных салазок: Данная опция облегчает распил длинных/широких заготовок, расширяя опорную поверхность поперечного поворотного упора. Удлинение выдвигается на 650 мм.

ПАРАЛЛЕЛОГРАММНЫЕ САЛАЗКИ: ПРОСТОТА ОБСЛУЖИВАНИЯ

M44409

Параллелограммные салазки: Система не подвержена износу и не чувствительна к пыли. Прочный и надежный фиксатор на 90° гарантирует абсолютную точность повторения правого угла. Упор поворачивается в обе стороны на 47°, при этом угол поворота отображается на встроенном цифровом экране с точностью до 1/100°. Высокая точность обеспечивается функцией тонкой настройки. Кроме того, предусмотрена корректировка по длине, которая выполняется по шкале при повороте упора. Длина раскроя до 3500 мм.

		Параллелограммные салазки с DIGIT L и DIGIT LD: Этот поворотный поперечный упор, разработанный специально для параллелограммных салазок, отображает в цифровом виде на экране диагональю 90 мм, длину обработки всех ограничителей. После поворота линейки корректировка длины выполняется легко и просто. Тонкая настройка длины обработки выполняется с точностью до 1/10 мм, угол отображается как на стандартных салазках. При этом время переналадки сокращается до минимума. Мощные аккумуляторы способны заряжаться очень быстро при помощи зарядного устройства, которое поставляется в комплекте. На экране DIGIT LD в цифровом виде отображается значение углов: Возможна настройка с точностью до +/- 1/100°. Длина обработки с учётом угла поворота поперечного упора, вычисляется автоматически. Включает два отдельных откидных ограничителя и тонкую настройку.
	M44411	с DIGIT L
	M44412	с DIGIT LD

M64086

Удлинение салазок: Фиксированное удлинение салазок до 650 мм при помощи двух отдельных накладок облегчает распил широких или длинных заготовок.

УГЛОВЫЕ УПОРЫ С ЧИСЛОВЫМ УПРАВЛЕНИЕМ

M44413

Поперечный упор с числовым управлением UNO 90: Угловой упор с числовым управлением UNO 90 зафиксирован в позиции 90°, что позволяет точно выполнять прямоугольные резы. Откидной ограничитель двигается в диапазоне до 1900 мм. Для работы с заготовками длиной более 1900 мм необходимо установить удлинение (поставляется в комплекте) и максимальная длина обрабатываемых заготовок увеличится до 2900 мм.

M44414

Поперечный упор с числовым управлением DUO 90: на упоре DUO 90 установлены два откидных ограничителя управляемых ЧПУ, которые перемещаются независимо друг от друга. Максимальная длина обрабатываемой детали до 3500 мм. Поперечный упор зафиксирован в позиции 90°. Заготовки можно укладывать по обе стороны поперечного упора. Поперечный упор DUO 90 не комбинируется с блоком управления F 45 ProDrive.

M44415

Поперечный упор с числовым управлением DUO FLEX: Этот упор свободно поворачивается на угол до 47°, что позволяет легко выполнять прямоугольные и угловые резы. Имеется функция автоматической корректировки длины положения откидного ограничителя. Каждый откидной ограничитель имеет привод от отдельного серводвигателя (длина раскроя до 3 500 мм). Ограничители обеспечивают возможность работы с двух сторон, т.е. при чистовом раскрое за один шаг можно выполнить косые срезы по внешнему или внутреннему размеру, а также наклонные резы. Поперечный поворотный упор DUO Flex не комбинируется с блоком управления F 45 ProDrive.

		Удлинение салазок: Удлинение салазок облегчает раскрой широких или длинных заготовок. Суммарное расширение до 650 мм.
	M64085	M64085 UNO 90 (выдвижное)
	M64087	M64087 DUO 90 (невыдвижное)
	M64088	M64088 DUO FLEX (выдвижное)

ПАРАЛЛЕЛЬНЫЕ УПОРЫ ALTENDORF: НЕПРЕВЗОЙДЕННАЯ ТОЧНОСТЬ

		Параллельный упор с тонкой настройкой вручную: Упор легко регулируется и благодаря тонкой настройке юстируется, вручную, с высокой точностью. Лёгкость хода упора обеспечивается хромированной штангой круглого сечения. При раскрое крупногабаритных плит, упор убирается ниже уровня стола.
	M44420	ширина раскроя до 800 мм
		ширина раскроя до 1000 мм
	M44422	ширина раскроя до 1300 мм
	M44423	ширина раскроя до 1600 мм

		DIGIT X: Цифровая индикация размеров по ширине раскроя для параллельного упора с тонкой ручной настройкой. Данная электронная измерительная система гарантирует точную и быструю настройку параллельного упора. Повторяемые параметры считываются и воспроизводятся на дисплее системы DIGIT X. Если пильный диск наклонен, то на ЖК-экране блока управления отображается коррекция размера для параллельного упора. Система не подвержена износу и не чувствительна к пыли. При перестановке упорной линейки из положения плашмя на ребро или наоборот, производится автоматическая корректировка размеров.
	M44430	Ширина раскроя до 800 мм
	M44431	Ширина раскроя до 1000 мм
	M44433	Ширина раскроя до 1300 мм
	M44434	Ширина раскроя до 1600 мм

		Параллельный упор с числовым управлением: Параллельный упор с числовым управлением перемещается со скоростью 250 мм/сек. и останавливается в заданном положении с точностью +/− 1/10 мм. Высокоточная система шарикового ходового винта практически не требует технического ухода и, так же как и двигатель, имеет надёжную защиту благодаря тому, что встроена в корпус из алюминиевого профиля. Упор автоматически перемещается в заданное положение, что особенно важно в опасной зоне пильного диска. Снабжён аварийным выключателем, для срочной остановки работ, если возникнет опасность, в частности, повреждения упора. Коррекция размеров при уложенном плашмя либо поставленном на ребро упорном профиле. При наклонном пильном диске коррекция положения упора происходит автоматически.
	M44440	Ширина раскроя до 800 мм
	M44441	Ширина раскроя до 1000 мм
	M44443	Ширина раскроя до 1300 мм
	M44444	Ширина раскроя до 1600 мм

ЕЩЕ БОЛЬШЕ ВОЗМОЖНОСТЕЙ ОБЛЕГЧИТЬ ТРУД

M44452

Ящик для инструмента: Практичный ящик для инструмента представляет собой открывающийся кожух, в котором можно хранить в доступном месте до шести державок инструмента (диаметр пильного диска макс. 550 мм). В поставку входят четыре державки инструмента. Данная опция работает при условии, что минимальная длина каретки составляет 3000 мм.

M44450

Передний опорный ролик: Передний опорный ролик имеет ширину 300 мм и прекрасно подходит для поддержки при распиловке длинных заготовок от параллельного упора. Ролик позиционируется на 90° при помощи рукоятки под кареткой (минимальная длина каретка 3000 мм).

M44452

Опора STEG: Дополнительная опора STEG облегчает труд оператора при форматной обработке крупногабаритных плит.

M62003

Планшет-держатель для документов: планшет для документов, установленный на блоке управления на уровне глаз, весьма удобен в пользовании. Специальными зажимами можно зафиксировать, например, спецификации, и всегда иметь заказы перед глазами.

ДВУСТОРОННИЕ УГЛОВЫЕ УПОРЫ: СДВОЕННАЯ ВСТАВКА

		Двусторонний угловой упор DUPLEX: Упоры DUPLEX с бесступенчатой регулировкой позволяют быстро и точно раскраивать детали с любыми углами от 0 до 90 градусов. Запиловку под углом 45° можно выполнять с обеих сторон, не переставляя для этого упорные линейки. Необходимые размеры настраиваются по шкале, и корректируются по дополнительной шкале. Все варианты упоров DUPLEX легко крепятся в любом месте по всей длине двухроликовой каретки.
	M64060	регулировка длины до 1350 мм
	M64061	регулировка длины до 2150 мм

		DUPLEX D: Функциональность соответствует упорам DUPLEX. В исполнении DUPLEX D устройство снабжено цифровой индикацией угла с точностью до 1/100° мм. Настройка угла выполняется на цифровом экране, длина регулируется при помощи шкалы, коррекция длины по дополнительной шкале. Комплект вкл. батареи.
	M64062	Регулировка длины до 1350 мм
	M64063	Регулировка длины до 2150 мм

		DUPLEX DD: DUPLEX DD: Упор этой модификации запатентован как изобретение фирмы Altendorf во многих странах. Преимущества этого упора: Он обеспечивает дополнительные удобства оператору и помогает избежать потерь времени на подсчёты, замеры, пробные пропилы. Упор снабжён электронным устройством, которое вычисляет длину раскроя с учётом углов по обе стороны от упора и выдаёт на табло цифровое отображение обоих значений. Настройка выполняется с цифрового экрана и при помощи шкалы длины с автоматической корректировкой длины. Комплект вкл. батареи.
	M64064	Регулировка длины до 1350 мм
	M64065	Регулировка длины до 2150 мм

ФИКСАЦИЯ ЗАГОТОВОК – НАДЕЖНОСТЬ В РАБОТЕ

M64090

Быстродействующий ручной прижим: Альтернатива пневматическому фиксатору. Быстродействующий ручной фиксатор легко позиционируется и крепится на двухроликовой каретке. С помощью фиксатора заготовка прочно фиксируется на каретке и угловом упоре. Высота зажима до 200 мм. Дополнительная надежность, не требующая больших затрат.

		Электропневматический прижим: прижим надёжно удерживает заготовку на поверхности двухроликовой каретки. Управление прижима беспроводное дистанционное; максимальное усилие до 1 000 Н. Прижим обеспечивает плотное прилегание заготовки к поперечному упору. Прижим предназначен для работы с заготовками толщиной не более 170 мм. Поставляется с одним или двумя зажимными устройствами. Подключение сжатого воздуха (6 бар), выполняется заказчиком.
	M64091	M64091 с 1-м прижимным устройством (диапазон зажима 0-90 мм)
	M64092	M64092 с 2-мя прижимными устройствами (диапазон зажима 0-90 мм)
	M64093	M64093 с 1-м прижимным устройством (диапазон зажима 80-170 мм)
	M64094	M64094 с 2-мя прижимными устройствами (диапазон зажима 80-170 мм)

M64066

Лазерная индикация линии реза: Четко указывает положение линии реза для любой длины пропила. Удобна в применении для обрезки кромок массива доски или пропила по трещине, например, при изготовлении ступеней лестницы. Экономия времени и материала.

		PALIN: Приспособление PALIN вместе с поперечным упором, позволяет точно по размеру выполнять распиловку длинных узких заготовок параллельно или на конус. Благодаря опоре боковой стороны заготовки в измерительную систему не возникает никакой потери размера. Особенность конструкции позволяет оператору быстро и параллельно резать детали разной длины, не меняя положения устройства PALIN. Еще одно преимущество: сняв измерительную систему, можно использовать устройство PALIN в качестве опоры для заготовки. В исполнении PALIN D устройство снабжено цифровым измерителем и тонкой настройкой.
	M64058	настройка по шкале
	M64059	настройка по цифровому индикатору размеров с точной регулировкой, вкл. батарейки

M64067

Разбрызгиватель: Для пластмасс с низкой температурой плавления и определенных сплавов металлов рекомендуется применение разбрызгивателя. Станок Altendorf режет цветные металлы и пластики чисто, с четкими краями и с точностью до одной десятой миллиметра.

Технические характеристики

ПЛОЩАДЬ, ТРЕБУЕМАЯ ПОД СТАНКИ ALTENDORF F 45.

A	Ручная настройка: Ширина раскроя + 280 мм Электромеханическая настройка: Ширина раскроя до +360 мм
B	Длина каретки + 360 мм
C	Длина каретки + 290 мм
D	Поперечный упор: 1890 – макс. 3420 мм
	Поперечный поворотный упор и параллелограммные салазки: 1960 – макс. 3690 мм
	Поперечный упор с ЧПУ UNO/DUO: 2200 – макс. 3670 мм
	Вес станка в зависимости от исполнения 870 – 1170 кг
	Высота рабочего стола 910 мм

При указании размеров речь идет о примерных значениях.

---
