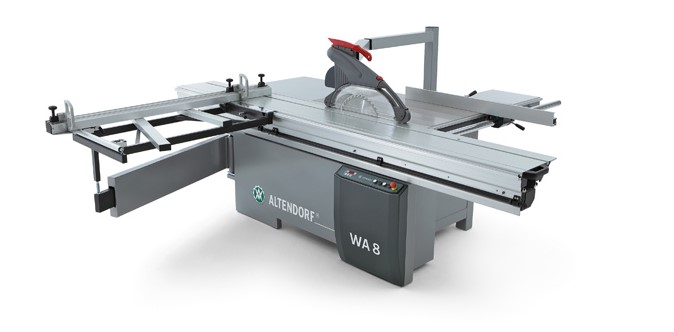

Форматный круглопильный станок Altendorf WA 80 ТЕ
Призначення:
Технічні характеристики: |
Концепция удобного управления: Регулировка высоты пропила и угла наклона пильного диска на станке Altendorf WA 8 TE выполняется простым нажатием кнопки. Благодаря цифровому дисплею, Вы можете непрерывно отслеживать угол наклона во время работы.
Модель Altendorf WA 8 имеется в наличии не на всех рынках. Оснастка станка может быть различной в зависимости от специфики соответствующей страны.
Оснастка
| Базовая модель | |
 |
Электромеханическая настройка высоты и угла основного пильного диска |
|
Двухроликовая каретка 2 000, 2 600, 3 000 или 3 200 мм |
|
Продольный упор с ручной настройкой, ширина раскроя 1 000 или 1 300 мм |
|
Поперечный упор, длина раскроя до 3 200 мм |
|
Мощность двигателя 5,5 кВ (7,5 л.с), три числа оборотов 3/4 /5 000 об/мин., ручная установка |
|
Макс. высота пропила 125 мм |
|
Панель управления на станине станка |
|
Защитно-вытяжной колпак |
|
Станина станка |
|
Пильный агрегат |
| Спецоснастка | |
|
Защитно-вытяжной колпак |
|
Подрезатель |
|
RAPIDO |
|
DIGIT X |
|
Односторонний угловой упор |
|
DIGIT L |
|
DUPLEX |
|
STEG – дополнительная опора для двухроликовой каретки |
|
Быстрозажимный ручной фиксатор |
|
PALIN |
Технические характеристики
| Площадь, требуемая под станки WA 8: | |
| A | длина каретки + 290 мм |
| B | длина каретки + 360 мм |
| C | поперечный упор, торцовка до 3 200 мм 1 800 – max. 3 350 мм |
| D | ширина пропила + 310 мм |
| Вес станка: 1 100 кг | |
| Высота рабочего стола: 910 мм | |
| Подсоединение системы отсоса пыли | |
| Верхний аспирационный патрубок: | Малый защитный колпак: ø = 50 мм,
Большой защитный колпак: ø = 80 мм |
| Нижний аспирационный патрубок: | Ø = 120 мм |
| Разрежение: | 1 500 Па в общей аспирационной
трубе, Ø = 140 мм |
| Расход воздуха: | Vmin = 1 150 m3/с при скорости 20 м/сек |
| Электроподключение³ | |
| Двигатель (kW) | 5,5 |
| Напряжение (V) | 380 - 420 |
| Частота (Hz) | 50 |
| Сила тока (A) без/с Подрезкой | 11,5/13,5 |
| Предохранитель (A) | 25 |
| ³Поперечное сечение подводящего кабеля зависит от его длинны и определяется специалистом (Падение напряжения в подводящем кабеле ≤ 3 %). При отклонении условий подключения свяжитесь с отделом сервиса фирмы Альтендорф. | |
| Ширина пропила | ||
| Ширина пропила мм | 1 000 | 1 300 |
| Высота пропила | |||||
| С подрезателем и без подрезателя | |||||
| Диаметр пильного диска (мм) | 250 | 300 | 315 | 350 | 400 |
| Высота пропила при вертикальном
положении пильного диска |
0-50 | 0-75 | 0-82 | 0-100 | 0-125 |
| Высота пропила при положении
пильного диска под углом 45° |
0-33 | 0-50 | 0-56 | 0-70 | 0-87 |
| Длина каретки и длина реза | ||||
| Длина каретки в мм | 2 000 | 2 600 | 3 000 | 3 200 |
| Длина реза в мм | 1 905 | 2 505 | 2 905 | 3 105
|
