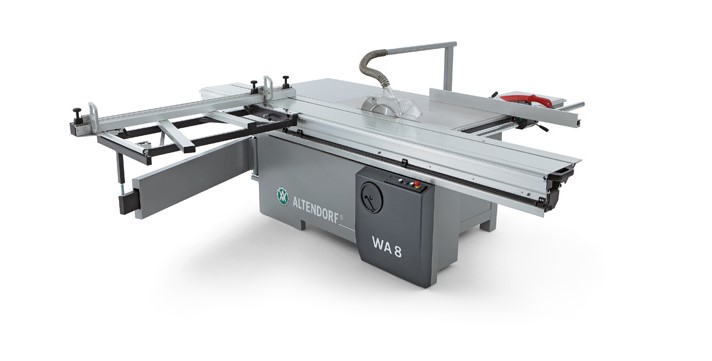

Форматный круглопильный станок Altendorf WA 8Т
Призначення:
Технічні характеристики: |
Качество обработки, гибкость в ежедневном использовании: модель Altendorf WA 8 NT отвечает любым требованиям, предъявляемым к распиловке. Элементы управления удобно расположены на панели управления, настройка параллельного и углового упора производится легко и точно.
Модель Altendorf WA 8 имеется в наличии не на всех рынках. Оснастка станка может быть различной в зависимости от специфики соответствующей страны.
Оснастка
Базовая модель | |
![]() |
Ручная настройка высоты основного пильного диска, не наклоняемый |
![]() |
Двухроликовая каретка 2 000, 2 600, 3 000 или 3 200 мм |
![]() |
Продольный упор с ручной настройкой, ширина раскроя 1 000 или 1 300 мм |
![]() |
Поперечный упор, длина раскроя до 3 200 мм |
![]() |
Мощность двигателя 5,5 кВ (7,5 л.с), три числа оборотов 3/4 /5 000 об/мин., ручная установка |
![]() |
Макс. высота пропила 82 мм |
![]() |
Панель управления на станине станка |
![]() |
Защитно-вытяжной колпак |
![]() |
Станина станка |
![]() |
Пильный агрегат |
Спецоснастка | |
![]() |
Подрезатель |
![]() |
RAPIDO |
![]() |
Продольный упор с ручной тонкой настройкой |
![]() |
DIGIT X |
![]() |
Защитно-вытяжной колпак |
![]() |
DIGIT L |
![]() |
DUPLEX |
![]() |
Односторонний угловой упор |
![]() |
PALIN |
![]() |
STEG – дополнительная опора для двухроликовой каретки |
![]() |
Быстрозажимный ручной фиксатор |
Технические характеристики
Площадь, требуемая под станки WA 8: | |
A | длина каретки + 290 мм |
B | длина каретки + 360 мм |
C | поперечный упор, торцовка до 3 200 мм 1 800 – max. 3 350 мм |
D | ширина пропила + 310 мм |
Вес станка: 1 100 кг | |
Высота рабочего стола: 910 мм |
Подсоединение системы отсоса пыли | |
Верхний аспирационный патрубок: | Малый защитный колпак: ø = 50 мм,
Большой защитный колпак: ø = 80 мм |
Нижний аспирационный патрубок: | Ø = 120 мм |
Разрежение: | 1 500 Па в общей аспирационной
трубе, Ø = 140 мм |
Расход воздуха: | Vmin = 1 150 m3/с при скорости 20 м/сек |
Электроподключение³ | |
Двигатель (kW) | 5,5 |
Напряжение (V) | 380 - 420 |
Частота (Hz) | 50 |
Сила тока (A) без/с Подрезкой | 11,5/13,5 |
Предохранитель (A) | 25 |
³Поперечное сечение подводящего кабеля зависит от его длинны и определяется специалистом (Падение напряжения в подводящем кабеле ≤ 3 %). При отклонении условий подключения свяжитесь с отделом сервиса фирмы Альтендорф. |
Ширина пропила | ||
Ширина пропила мм | 1 000 | 1 300 |
Высота пропила | |||||
С подрезателем и без подрезателя | |||||
Диаметр пильного диска (мм) | 250 | 300 | 315 | 350 | 400 |
Высота пропила при вертикальном
положении пильного диска |
0-50 | 0-75 | 0-82 | 0-100 | 0-125 |
Высота пропила при положении
пильного диска под углом 45° |
0-33 | 0-50 | 0-56 | 0-70 | 0-87 |
Длина каретки и длина реза | ||||
Длина каретки в мм | 2 000 | 2 600 | 3 000 | 3 200 |
Длина реза в мм | 1 905 | 2 505 | 2 905 | 3 105 |
