Пилы для раскроя цветных металлов и пластика.
Призначення:
Технічні характеристики: |
|
LU4A |
|
LU4B |
|
LU5B |
|
LU5D |
Пила для обработки пластиков
| D, mm | B, mm | b, mm | d, mm | Z | Code |
| 250 | 2,8 | 2,2 | 30 | 80 | LU4A 0100 |
| 300 | 2,8 | 2,2 | 30 | 96 | LU4A 0200 |
Назначение: Чистовое резание пластиков без царапин и оплавления.
Оборудование: Циркулярные станки, ручной электроинструмент.
Особенности: Форма зуба прямой/трапеция. Передний угол заточки отрицательный. Твердый сплав H00K. Для правильной работы пилы, ее зубья должны выступать за поверхность заготовки на 30 мм.
Материалы: Плексиглас, полнотелые пластики.
 |
 |
 |
 |
| D, mm | B, mm | b, mm | d, mm | Z | Code |
| 178 | 1,5 | 1,0 | 25,4 | 80 | LU4B 0500 |
| 203 | 2,0 | 1,4 | 25,4 | 90 | LU4B 0100 |
| 230 | 2,2 | 1,6 | 25,4 | 100 | LU4B 0200 |
| 250 | 2,2 | 1,6 | 30 | 100 | LU4B 0300 |
| 255 | 2,2 | 1,6 | 25,4 | 100 | LU4B 0400 |
Назначение: Чистовой раскрой листов плексигласа и пластиков. Малая ширина пропила и специальная геометрия зуба позволяют использовать пилу на маломощном оборудовании.
Оборудование: Циркулярные станки, ручной электроинструмент.
Особенности: Форма зуба прямой/переменный с осевым углом 5 градусов. Положительный передний угол заточки. Твердый сплав H00K. Специальная геометрия зуба обеспечивает отличное качество резания и высокую стойкость пилы.
Материалы: Плексиглас, пластики
Пила для обработки профилей из цветных металлов с толщиной стенки от 2 до 5 мм
 |
 |
 |
 ^ |
| D, mm | B, mm | b, mm | d, mm | Z | Code |
| 200 | 2,8 | 2,2 | 30 | 64 | LU5B 0100 |
| 250 | 3,5 | 3,0 | 30 | 80 | LU5B 0200 |
| 250 | 3,5 | 3,0 | 32 | 80 | LU5B 0300 |
| 275 | 3,5 | 3,0 | 40 | 84 | LU5B 0400 |
| 300 | 3,5 | 3,0 | 30 | 88 | LU5B 0500 |
| 300 | 3,5 | 3,0 | 32 | 88 | LU5B 0600 |
| 300 | 3,5 | 3,0 | 40 | 88 | LU5B 0700 |
| 300 | 3,5 | 3,0 | 30 | 96 | LU5B 0800 |
| 300 | 3,5 | 3,0 | 32 | 96 | LU5B 0900 |
| 300 | 3,5 | 3,0 | 40 | 96 | LU5B 1000 |
| 330 | 3,5 | 3,0 | 30 | 104 | LU5B 1100 |
| 330 | 3,5 | 3,0 | 32 | 104 | LU5B 1200 |
| 350 | 3,5 | 3,0 | 30 | 96 | LU5B 1300 |
| 350 | 3,5 | 3,0 | 32 | 96 | LU5B 1400 |
| 350 | 3,5 | 3,0 | 40 | 96 | LU5B 1500 |
| 350 | 3,5 | 3,0 | 30 | 108 | LU5B 1600 |
| 350 | 3,5 | 3,0 | 32 | 108 | LU5B 1700 |
| 350 | 3,5 | 3,0 | 40 | 108 | LU5B 1800 |
| 370 | 3,5 | 3,0 | 30 | 112 | LU5B 1900 |
| 370 | 3,5 | 3,0 | 50 | 112 | LU5B 2000 |
| 380 | 3,5 | 3,0 | 32 | 112 | LU5B 2100 |
| 400 | 3,5 | 3,0 | 30 | 120 | LU5B 2200 |
| 400 | 3,5 | 3,0 | 32 | 120 | LU5B 2300 |
| 400 | 3,5 | 3,0 | 40 | 120 | LU5B 2400 |
| 400 | 3,5 | 3,0 | 50 | 120 | LU5B 2500 |
| 420 | 3,5 | 3,0 | 30 | 120 | LU5B 2600 |
| 450 | 4,0 | 3,2 | 30 | 128 | LU5B 2700 |
| 450 | 4,0 | 3,2 | 32 | 128 | LU5B 2800 |
| 450 | 4,0 | 3,2 | 40 | 128 | LU5B 2900 |
| 450 | 4,0 | 3,2 | 50 | 128 | LU5B 3000 |
| 500 | 4,0 | 3,2 | 30 | 140 | LU5B 3100 |
| 500 | 4,0 | 3,2 | 32 | 140 | LU5B 3200 |
| 500 | 4,0 | 3,2 | 50 | 140 | LU5B 3300 |
| 500 | 4,0 | 3,2 | 80 | 140 | LU5B 3400 |
| 550 | 4,2 | 3,5 | 30 | 148 | LU5B 3500 |
| 550 | 4,2 | 3,5 | 32 | 148 | LU5B 3800 |
| 600 | 4,6 | 3,8 | 30 | 156 | LU5B 3600 |
| 630 | 4,6 | 3,8 | 40 | 160 | LU5B 3700 |
Назначение: Порезка профилей из металлов, не содержащих железо с толщиной стенки от 2 до 5 мм и полимерных плит толщиной до 20 мм.
Оборудование: Циркулярные отрезные станки с механическим креплением заготовки.
Особенности: Форма зуба прямой/трапеция. Передний угол заточки положительный. Твердый сплав H10S.
Материалы: Алюминий, металлы не содержащие железа, полимерные материалы

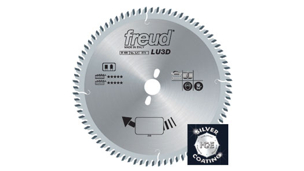

Пила для обработки профилей из цветных металлов с толщиной стенки до 5 мм
 |
 |
 |
 |
| D, mm | B, mm | b, mm | d, mm | Z | Code |
| 160 | 2,8 | 2,2 | 20 | 42 | LU5D 0100 |
| 190 | 2,8 | 2,2 | 30 | 54 | LU5D 0200 |
| 200 | 2,8 | 2,2 | 30 | 60 | LU5D 0300 |
| 210 | 2,8 | 2,2 | 30 | 60 | LU5D 0400 |
| 216 | 2,8 | 2,2 | 30 | 60 | LU5D 0500 |
| 220 | 3,0 | 2,5 | 30 | 64 | LU5D 0600 |
| 230 | 3,0 | 2,5 | 30 | 64 | LU5D 0700 |
| 250 | 3,5 | 3,0 | 30 | 80 | LU5D 0800 |
| 250 | 3,5 | 3,0 | 32 | 80 | LU5D 0900 |
| 250 | 3,5 | 3,0 | 40 | 80 | LU5D 1000 |
| 275 | 3,5 | 3,0 | 40 | 84 | LU5D 1100 |
| 300 | 3,5 | 3,0 | 30 | 96 | LU5D 1200 |
| 300 | 3,5 | 3,0 | 32 | 96 | LU5D 1300 |
| 300 | 3,5 | 3,0 | 40 | 96 | LU5D 1400 |
| 330 | 3,5 | 3,0 | 30 | 104 | LU5D 1500 |
| 330 | 3,5 | 3,0 | 32 | 104 | LU5D 1600 |
| 350 | 3,5 | 3,0 | 30 | 108 | LU5D 1700 |
| 350 | 3,5 | 3,0 | 32 | 108 | LU5D 1800 |
| 350 | 3,5 | 3,0 | 40 | 108 | LU5D 1900 |
| 370 | 3,5 | 3,0 | 30 | 108 | LU5D 2000 |
| 370 | 3,5 | 3,0 | 50 | 108 | LU5D 2100 |
| 380 | 3,5 | 3,0 | 32 | 108 | LU5D 2200 |
| 400 | 3,5 | 3,0 | 30 | 120 | LU5D 2300 |
| 400 | 3,5 | 3,0 | 32 | 120 | LU5D 2400 |
| 400 | 3,5 | 3,0 | 40 | 120 | LU5D 2500 |
| 400 | 3,5 | 3,0 | 50 | 120 | LU5D 2600 |
| 420 | 4,0 | 3,2 | 30 | 120 | LU5D 2700 |
| 420 | 4,0 | 3,2 | 40 | 120 | LU5D 2800 |
| 450 | 4,0 | 3,2 | 30 | 128 | LU5D 2900 |
| 450 | 4,0 | 3,2 | 32 | 128 | LU5D 3000 |
| 450 | 4,0 | 3,2 | 40 | 128 | LU5D 3100 |
| 450 | 4,0 | 3,2 | 50 | 128 | LU5D 3200 |
| 500 | 4,0 | 3,2 | 30 | 140 | LU5D 3300 |
| 500 | 4,0 | 3,2 | 32 | 140 | LU5D 3400 |
| 500 | 4,0 | 3,2 | 50 | 140 | LU5D 3500 |
Назначение: Порезка профилей из металлов не содержащих железо с толщиной стенки до 5 мм. Рекомендуется расположение пилы над заготовкой.
Оборудование: Циркулярные Отрезные станки с ручным или механическим креплением заготовки.
Особенности: Форма зуба прямой/трапеция. Передний угол заточки отрицательный. Твердый сплав H10S.
Материалы: Алюминий, металлы не содержащие железа.
