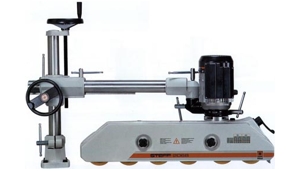

Автоматичні автоподавачі Steff Maggi
Призначення:
Автоматичні автоподавачі були розроблені для збільшення продуктивності верстатів, забезпечення якості обробки завдяки постійній подачі та збільшення ресурсу інструменту. Завдяки 8-ми швидкостями подачі можливо підібрати більш сприятливі умови обробки. Атоподавачі використовуються на фрезерних, фугувальних, розпилювальних, універсальних верстатах.
Система кріплення роликів дозволяє подавати заготовки з різницею товщини ± 5 мм.
Конструкція автоподавача :
Вертикальна стійка кріпиться до столу верстату.
Електродвигун в зборі з роликовою системою подачі має два спосіба кріплення:
1. система подачі кріпиться безпосередню на вертикальній стійки;
2. на вертикальну стійку кріпиться плече, а на нього система подачі. Такі схеми кріплення обумовлені габаритами заготовки та зони обробки. Для великих габаритів заготовки і робочої зони використовується другий варіант, а для малих заготовок і робочої зони перший. Система подачі має настройку як по висоті (вертикальна стійка) так і по ширині (плече). Перехідні хомути призначені для орієнтації системи подачі відносно стола:
1. прижим заготовки до столу;
2. прижим заготовки до паралельної опори.
Технічні характеристики: |
Автоподатчики Maggi
Технические характеристики
|
Модель |
Maggi STEFF 2034 |
Maggi STEFF 2038 |
Maggi STEFF 2044 |
Maggi STEFF 2048 |
|
Мощность двигателя, кВт |
0,52-0,75 |
0,52-0,75 |
0,52-0,75 |
0,52-0,75 |
|
Скорость подачи, м/мин |
4-8-11-22 |
2-4-5-6-11-13-16-33 |
4-8-11-22 |
2-4-5-6-11-13-16-33 |
|
Число роликов, шт |
3 |
3 |
4 |
4 |
|
Диаметр ролика, мм |
120 |
120 |
120 |
120 |
|
Ширина ролика, мм |
60 |
60 |
60 |
60 |
|
Диапазон перемещения ролика, мм |
20 |
20 |
20 |
20 |
|
Длина вертикальной коллоны, мм |
540 |
540 |
540 |
540 |
|
Длина горизонтальной коллоны, мм |
705 |
705 |
705 |
705 |
|
Диаметр коллоны, мм |
58 |
58 |
58 |
58 |
|
Вес нетто, кг |
58 |
60 |
61 |
63 |
|
Вес брутто, кг |
61 |
63 |
64 |
66 |
