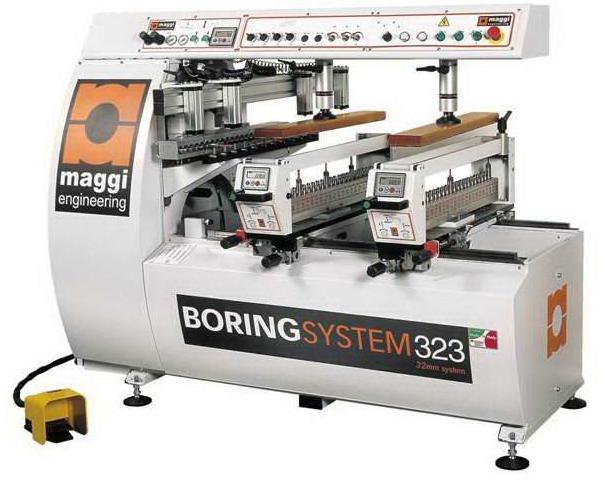

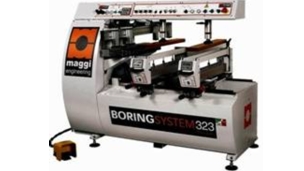

Сверлильно-присадочный станок Maggi Boring System 323

Призначення:
Сверлильно-присадочный станок Maggi Boring System 323 предназначен для сверления отверстий под фурнитуру в пласти и кромке мебельных заготовок. Данная модель имеет три сверлильные головки (одна горизонтальная и две- вертикальные) по 23 шпинделя в каждой с межосевым расстоянием 32 мм и быстросъёмными цангами. Поперечное перемещение вертикальных сверлильных групп, имеющих электронные датчики отсчета от нулевой точки, осуществляется на подшипниках по призматическим направляющим. Удобная панель управления с возможностью регулирования скорости подачи, очерёдностью подачи и отключения каждой сверлильной головки расположена справа на верхней станине станка. Конструкция и крепление на горизонтальной плоскости создают максимальную стабильность и точность при работе.

Технічні характеристики:











Межосевое расстояние шпинделей,

мм

32

Кол-во пневматические прижимов

шт

2

Кол-во быстрозажимных цанг

шт

15

Максимальная высота подъёма прижима от стола

мм

85

Максимальные размеры заготовки

мм

80х850х3000

Рабочее давление воздуха

бар

6-8

Расход воздуха на рабочий цикл

л

12

Вес нетто

кг

1100

Габаритные размеры

мм

1600х950х1400

Вертикальные сверлильные головки





Кол-во вертикальных сверлильных головок

шт

2

Кол-во шпиделей на каждой сверлильной головке

шт

23

Расстояние между осей первого и последнего шпинделя на каждой сверлильной головке, мм

мм

704

Минимальное расстояние между вертикальными параллельными сверлильными головками

мм

150

Максимальное расстояние между вертикальными параллельными сверлильными головками

мм

850

Максимальная глубина сверления

мм

80

Высота стола

мм

890

Кол-во двигателей на каждую группу

шт

1

Мощность двигателя,

кВт

1,5

Частота вращения шпинделей

об.мин

2800

Горизонтальная сверлильная головка





Кол-во горизонтальных сверлильных головок

шт

1

Кол-во шпиделей на каждой сверлильной головке

шт

23

Расстояние между осей первого и последнего шпинделя на каждой сверлильной головке

мм

704

Максимальная глубина сверления

мм

80

Кол-во двигателей

шт

1

Мощность двигателя

кВт

1,5

Частота вращения шпинделей

об.мин

2800
