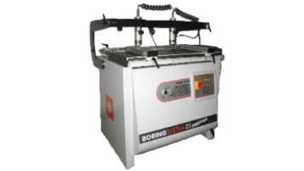

СТАНОК СВЕРЛИЛЬНО-ПРИСАДОЧНЫЙ Maggi Boring System 23 Prestige

Призначення:
В данной модели используется один поворотный суппорт с установленной на нём многошпиндельной головкой для выполнения операций сверления в пласть и в торец. Использование специального фиксатора даёт возможность устанавливать суппорт под различными углами в промежутке от 0 до 90 град. При сверлении производится прижим заготовки пневматическими прижимами к рабочему столу, что обеспечивает точное выполнение операций. Линейка длиной 3000 мм с четырьмя откидывающимися упорами позволяет позиционировать заготовки точно на рабочем станке. Система механического программирования глубины сверления.

Технічні характеристики:





Технические характеристики:





Количество шпинделей

шт

23

Межосевое расстояние шпинделей,

мм

32

Наибольшее расстояние между отверстиями

мм

704

Размеры заготовки: ширина-длина

мм

950 х 3 000

Подъём / опускание сверлильного суппорта:  - пневматически





Рабочая высота

мм

850

Размер стола

мм

1000 x 410

Расход воздуха на рабочий цикл

Нл

7

Рабочее давление воздуха

атм

6…8

Мощность двигателя

кВт

1,5

Электрика  - 380 В - 3 фазы - 50 Гц





Частота вращения шпинделей

об.мин

2800

Габаритные размеры

мм



длина



930

ширина  -



1040

высота  -



1250

Масса

кг

310
