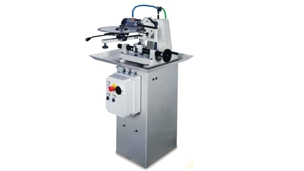

Верстат заточний мод. JULY 600.

Призначення:
Станок JULY-600 предназначен для заточки дисковых пил с твердосплавными напайками. Станок выпускается в двух исполнениях: настольном и напольном.

Технічні характеристики:





Станок JULY-600 предназначен для заточки дисковых пил с твердосплавными напайками. Станок выпускается в двух исполнениях: настольном и напольном. В напольном исполнении станина станка сварена из листовой стали. Внутри станины размещена насос-ная станция охлаждающей жидкости. На верхней поверхности станины закреплено литое чугунное основание, на котором размещены все основные узлы станка, такие как: кронштейн с двигателем привода шлифовального круга и приспособление для установки, закрепления затачиваемой пилы и настройки на необходимые геометрические параметры пилы и затачиваемых зубьев. Шлифовальный круг закреплен прямо на валу ротора двигателя привода. Двигатель закреплен на планшайбе с горизонтальной осью, вокруг которой двигатель с кругом может поворачиваться в одну или другую сторону при настройке на необходимый угол наклона. На планшайбе имеется шкала для установки углов наклона. Приспособление для установки, закрепления и настройки состоит из механизма винт-гайка расположенного между двумя разнесенными опорами закрепленными на верхней поверхности станины, подвижной вдоль оси винта круглой каретки, на которой закреплен кронштейн с длинной направляющей. Перемещение круглой каретки производится вращением маховика закрепленного на винте. На длинной направляющей установлена каретка с узлом установки и крепления затачиваемой пилы и механизмом деления на зуб. Названная каретка может перемещатся вдоль направляющей при настройке на необходимый диаметр пила и фиксироваться. Механизм деления на зуб работает по принципу работы храпового механизма. Все рабочие движения подачи, деления и настройки на станке выполняются вручную. В настольном исполнении станок выпускается без нижней станины и без насосной станции охладителя.В качестве дополнительного оснащение возможна поставка дополнительного суппорта для заточки фрез и плоских ножей, приспособления для заточки пил диаметром до 1000 мм а также насосная станция для подачи охладителя.




Параметр / модель

JULY-600

Назначение

дисковые пилы HM

Наружный диаметр дисковой пилы, мм

От 150* до 600

Посадочный диаметр пилы, мм

От 20 до 75 набор . колец

Толщина полотна

От 1 до 20

Шаг зубьев

До 30˚

Шлиф. круг Ø/Ø , мм

150/20

Скорость продольн. подачи, мм/с

Ручная

Управления подачами и деления

Ручное

Наличие и емкость бака охладителя. л

Система СОЖ

Общая присоединит/ мощность, KW

0,26

Исполнение ( настольное/напольное)

Напольное

Масса, кг

около 150
