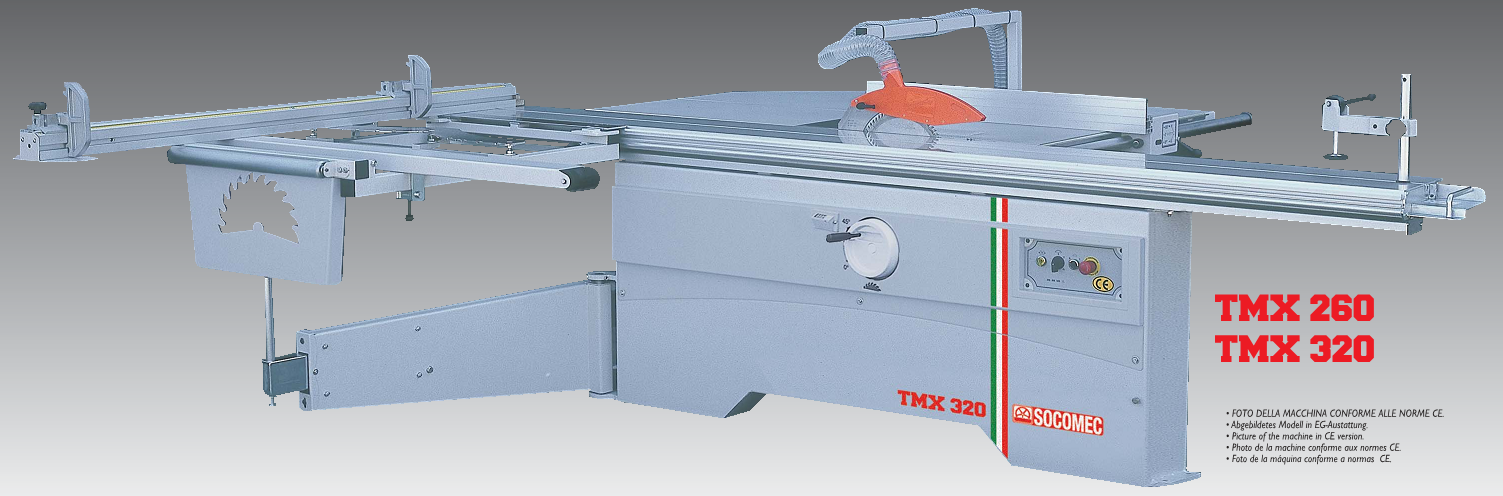

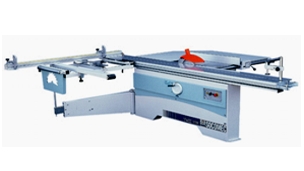

SOCOMEC TMX-260, ТМХ-320
Призначення:
Призначений для розпилювання (повздовжнього, поперечного, під кутом) пиломатеріалів ДСП, ДВП, фанери, інших площинних матеріалів, облицьованих шпоном, меламіном, ламінатом, пластиком.
Технічні характеристики: |
|

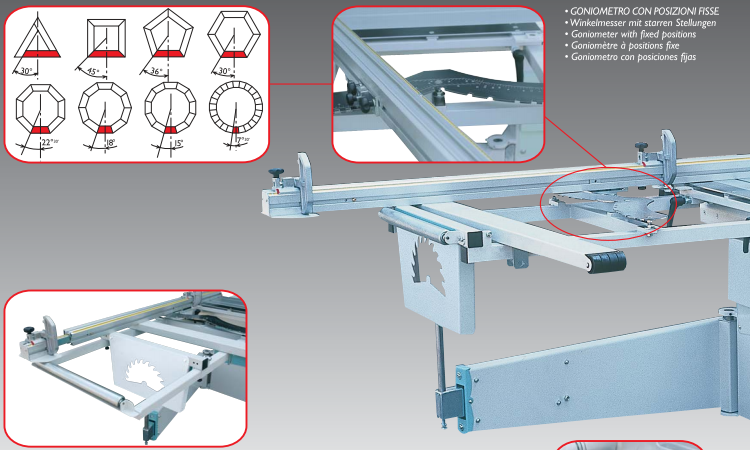

Каретка високої точності з анодованого
|
Паралельна упорна лінійка із мікрометричним регулюванням
|
|
Подовження столу.
|
В комплект обладнання входить:
1. Каретка високої точності з анодованого
алюмінієвого профілю з загартованими сталевими направляючими.
2. Паралельна упорна лінійка із мікрометричним регулюванням
та ексцентриковим блокуванням.
3. Подовження стола.
4. Захисний пристрій пили у відповідності із нормами.
5. Теплозахист двигуна.
6. Грибовидна аварійна кнопка.
7. Підрізний вузол з окремого двигуном.
Переваги та особливості:
1. Режим самогальмування основного двигуна.
2.Електрообладнання низької напруги.
3. Підрізний вузол з окремим електродвигуном.
4. Пильний блок:
Чавунний литий корпус пильного вузла забезпечує високу жорсткість, вібростійкість, надійність верстата.
Рознесення підшипникових опор на основному валу збільшує жорсткість вузла та підвищує ресурс пильного вузла в цілому. Пильний вузол жорстко змонтований на станиною верстата, що виключає його вібрацію. Деревообробні верстати фірми “Socomec” постачаються у відповідності до вимог загально європейських норм безпеки “СЕ”.
|
Модель |
TMX |
260 |
320 |
|
Габарити каретки |
мм |
2600х340 |
3200х340 |
|
Довжина пропила з пірізною пилкою |
мм |
2550 |
3200 |
|
Довжина обробки від площини різання до бокового упора |
мм |
1250 |
1250 |
|
Розміри столу |
мм |
840х530 |
840х530 |
|
Діаметр основної пилки |
мм |
300-350 |
300-350 |
|
Висота при 0º Ø 300 мм (350) |
мм |
95 (120) |
95 (120) |
|
Висота обробки з нахилом підрізного вузла на 45º Ø 300 мм (350) |
мм |
67 (85) |
67 (85) |
|
Кут нахилу пильного вузла |
|
0 Ø-45Ø |
0 Ø-45 Ø |
|
Посадочний діаметр валу шпинделя |
мм |
30 |
30 |
|
Частота обертання шпинделя |
об/хв. |
4500 (3000/4000/5000) |
4500 (3000/4000/5000) |
|
Потужність електричного двигуна |
кВт |
5,5 |
5,5 |
|
Підрізний вузол |
|||
|
Потужність двигунан підрізного вузла |
кВт |
0,75 |
0,75 |
|
Діаметр підрізної пилки Ø |
мм |
100 |
100 |
|
Посадочний діаметр на валу підрізної пилки Ø |
мм |
20 |
20 |
|
Швидкість обертання шпинделя |
Об/хв |
8700 |
8700 |
|
Габарити |
мм |
2260х960х860 |
3220х960х860 |
|
Вага верстата |
Кг |
480 |
650 |
